Cum se măsoară un rulment din oțel inoxidabil?

Măsurarea cu precizie a unui rulment din oțel inoxidabil este crucială pentru a asigura potrivirea, performanța și longevitatea acestuia corespunzătoare în diverse aplicații. În calitate de furnizor de încredere de rulmenți din oțel inoxidabil, înțelegem importanța măsurătorilor precise. În acest blog, vă vom ghida prin procesul de măsurare a unui rulment din oțel inoxidabil, acoperind dimensiunile cheie și instrumentele necesare.

De ce contează măsurarea exactă

Înainte de a pătrunde în procesul de măsurare, este esențial să înțelegeți de ce măsurătorile precise sunt atât de importante. Rulmenții din oțel inoxidabil sunt utilizați într-o gamă largă de industrii, de la auto până la aerospațial și chiar și în aparatele de uz casnic. Un rulment care nu este măsurat corect poate duce la o serie de probleme, inclusiv uzură prematură, frecare crescută și chiar defecțiune a sistemului.

Lagărele măsurați corespunzător asigură o potrivire perfectă în carcasă și pe arbore, ceea ce la rândul său reduce vibrațiile și zgomotul. Acest lucru nu numai că îmbunătățește performanța generală a echipamentului, ci și extinde durata de viață a rulmentului. În plus, sunt necesare măsurători precise pentru controlul calității în timpul procesului de fabricație și pentru selectarea rulmentului potrivit pentru o anumită aplicație.

Instrumente necesare pentru măsurarea rulmenților din oțel inoxidabil

Pentru a măsura cu precizie un rulment din oțel inoxidabil, veți avea nevoie de următoarele instrumente:

• Etriere: Etrierele digitale sau vernier sunt esențiale pentru măsurarea diametrului exterior (OD), a diametrului interior (ID) și a lățimii rulmentului. Acestea oferă măsurători precise și sunt ușor de utilizat.
• Micrometre: Pentru măsurători și mai precise, în special pentru rulmenți mici sau când este necesară o precizie ridicată, micrometrele sunt instrumentul de alegere. Ele pot măsura grosimea pistei de rulment și diametrul bilelor.
• Indicatoare cu cadran: Indicatoarele cu cadran sunt folosite pentru a măsura deformarea rulmentului, care este valoarea abaterii de la un cerc perfect. Acest lucru este important pentru asigurarea funcționării fără probleme și reducerea vibrațiilor.
• Placă de suprafață: O placă de suprafață oferă o suprafață plană și stabilă pentru măsurarea rulmentului. Ajută la asigurarea măsurătorilor precise și împiedică mișcarea rulmentului în timpul procesului de măsurare.

Măsurarea diametrului exterior (OD)

Diametrul exterior al unui rulment din oțel inoxidabil este măsurarea suprafeței exterioare a pistei exterioare. Pentru a măsura OD, urmați acești pași:

1. Curățați rulmentul și instrumentul de măsurare pentru a asigura măsurători precise.
2. Deschideți etrierele sau micrometrul suficient de larg pentru a se potrivi în jurul pistei exterioare a rulmentului.
3. Așezați ușor instrumentul de măsurare în jurul pistei exterioare, asigurându-vă că este centrat și perpendicular pe axa rulmentului.
4. Închideți etrierele sau micrometrul până când atinge pista exterioară pe ambele părți.
5. Citiți măsurarea pe afișajul sau scala instrumentului de măsurare. Asigurați-vă că înregistrați măsurarea cu precizie.

Măsurarea diametrului interior (ID)

Diametrul interior al unui rulment din oțel inoxidabil este măsurarea suprafeței interioare a pistei interioare. Pentru a măsura ID-ul, urmați acești pași:

1. Curățați rulmentul și instrumentul de măsurare.
2. Introduceți etrierele sau micrometrul în bucșa interioară a rulmentului. Asigurați-vă că instrumentul de măsurare este centrat și perpendicular pe axa rulmentului.
3. Deschideți etrierele sau micrometrul până când atinge pista interioară pe ambele părți.
4. Citiți măsurarea pe afișajul sau scala instrumentului de măsurare. Înregistrați măsurarea cu precizie.

Măsurarea lățimii

Lățimea unui rulment din oțel inoxidabil este măsurarea distanței dintre cele două părți ale rulmentului. Pentru a măsura lățimea, urmați acești pași:

1. Curățați rulmentul și instrumentul de măsurare.
2. Așezați etrierele sau micrometrul pe partea laterală a rulmentului, asigurându-vă că este perpendicular pe axa rulmentului.
3. Închideți etrierele sau micrometrul până când atinge cele două părți ale rulmentului.
4. Citiți măsurarea pe afișajul sau scala instrumentului de măsurare. Înregistrați măsurarea cu precizie.

Măsurarea diametrului bilei

Diametrul bilei unui rulment din oțel inoxidabil este măsurarea diametrului bilelor din interiorul rulmentului. Pentru a măsura diametrul bilei, urmați acești pași:

1. Scoateți una dintre bile din rulment. Asigurați-vă că manipulați mingea cu atenție pentru a nu o deteriora.
2. Curățați mingea și instrumentul de măsurare.
3. Așezați bila între fălcile micrometrului. Asigurați-vă că bila este centrată și perpendiculară pe axa micrometrului.
4. Închideți micrometrul până când atinge mingea pe ambele părți.
5. Citiți măsurarea pe afișajul sau scala micrometrului. Înregistrați măsurarea cu precizie.

Măsurarea Runout

Denivelarea unui rulment din oțel inoxidabil este valoarea abaterii de la un cerc perfect. Pentru a măsura curajul, urmați acești pași:

1. Montați rulmentul pe o placă de suprafață sau pe un dispozitiv adecvat. Asigurați-vă că rulmentul este centrat și sigur.
2. Așezați cadranul indicator pe pista exterioară a rulmentului, asigurându-vă că vârful indicatorului este în contact cu suprafața pistei.
3. Rotiți rulmentul încet cu mâna. Pe măsură ce rulmentul se rotește, indicatorul cadran va arăta cantitatea de curgere.
4. Citiți citirile maxime și minime pe indicatorul cadran. Diferența dintre citirile maxime și minime este deformarea rulmentului.

Selectarea rulmentului potrivit pe baza măsurătorilor

Odată ce ați măsurat rulmentul din oțel inoxidabil, puteți utiliza măsurătorile pentru a selecta rulmentul potrivit pentru aplicația dvs. Luați în considerare următorii factori:

• Capacitate de încărcare: Capacitatea de încărcare a rulmentului este determinată de dimensiunea, materialul și designul acestuia. Asigurați-vă că selectați un rulment cu o capacitate de încărcare potrivită pentru aplicația dvs.
• Evaluarea vitezei: Viteza nominală a rulmentului este viteza maximă la care poate funcționa în siguranță. Asigurați-vă că selectați un rulment cu o viteză potrivită pentru aplicația dvs.
• Clearance: Jocul rulmentului este cantitatea de spațiu dintre pistele interioare și exterioare. Asigurați-vă că selectați un rulment cu jocul potrivit pentru aplicația dvs.
• Etanșare și lubrifiere: Etanșarea și lubrifierea rulmentului sunt importante pentru prevenirea contaminării și reducerea frecării. Asigurați-vă că selectați un rulment cu etanșarea și lubrifierea potrivite pentru aplicația dvs.

Concluzie

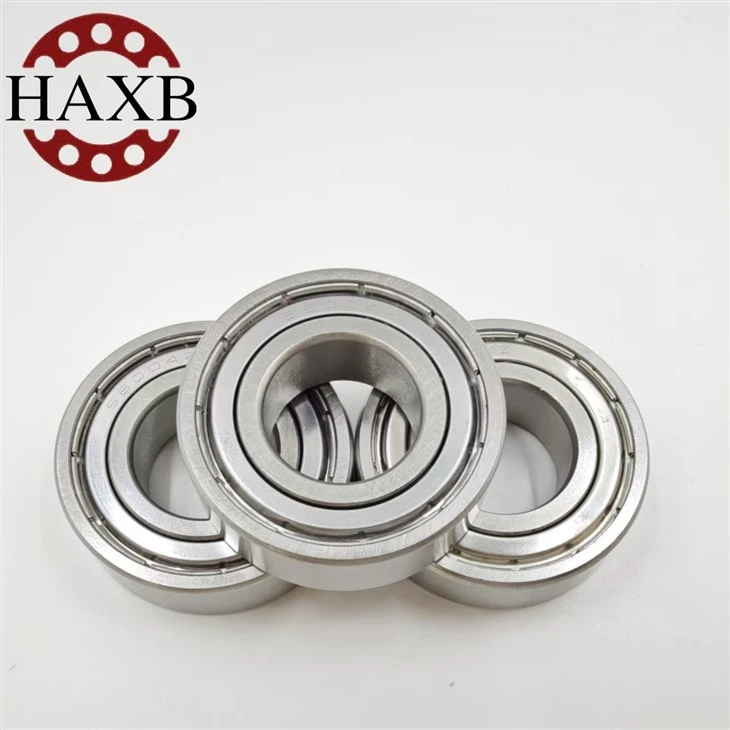

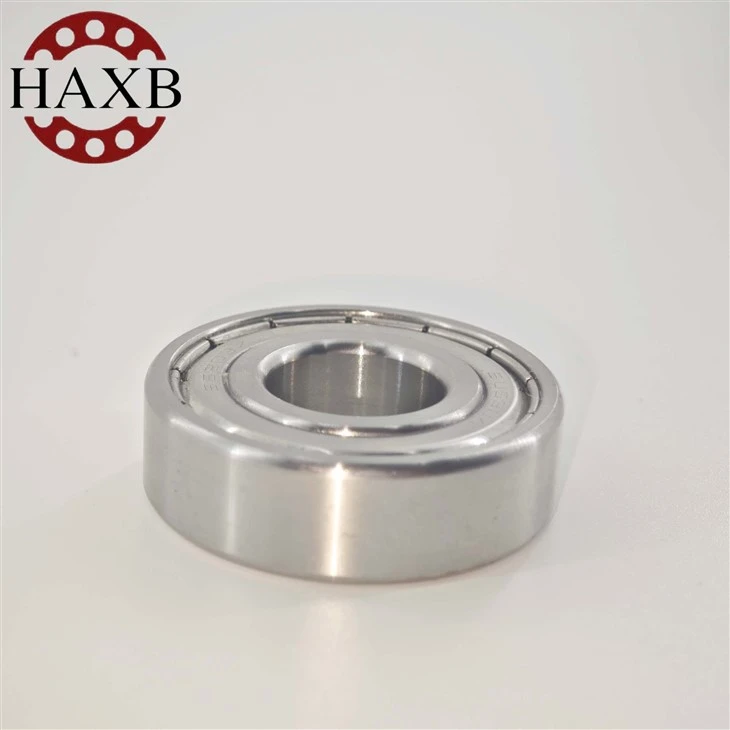

Măsurarea cu precizie a unui rulment din oțel inoxidabil este esențială pentru a asigura potrivirea, performanța și longevitatea acestuia corespunzătoare în diverse aplicații. Urmând pașii descriși în acest blog și folosind instrumentele potrivite, puteți măsura cu precizie un rulment din oțel inoxidabil. La compania noastră, oferim o gamă largă de rulmenți din oțel inoxidabil de înaltă calitate, inclusivRulment cu bile SS6203ZZ de înaltă calitate,Rulment cu bile din oțel inoxidabil SS6205ZZ, șiRulment adânc cu bile 6004ZZ. Dacă aveți întrebări sau aveți nevoie de asistență în alegerea rulmentului potrivit pentru aplicația dvs., nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți soluția perfectă pentru rulmenți pentru nevoile dumneavoastră.

Referințe

• Manualul mașinilor, ediția a 31-a
• Ghid de instalare și întreținere a rulmenților, SKF
• Manual de măsurare a preciziei, Mitutoyo
